当社の電磁レリーズが
月刊防災に掲載されました!

防火戸用 自動閉鎖装置
電磁レリーズ
マグネット・ドアホルダーとは?

電磁レリーズ『マグネット・ドアホルダー』はパワーサプライ制御盤との連携で、火災時にドアを確実に閉め煙・炎の延焼を防ぐための防災設備です。

パワーサプライ制御盤は連動制御器(盤)と連携させる事で、火災時に安全かつ自動的に防火戸を閉めます。電源は標準24VDCで動作します。防火設備と連動させ、火災発生を検知した時に防火設備からの信号を受けると、自動的に供給電源を切り、ドアを閉めるというフェイルセーフ式(停電時電源遮断)の装置です。

また、マグネット・ドアホルダーに電気を送る電線が炎焼または破損する場合でもドアを確実に閉鎖します。

PSU520-24V
火災連動制御盤『パワーサプライ』
(有電圧-無電圧 切り替え専用リレー搭載)

火報連動制御盤 パワーサプライとは?

火報連動制御盤『パワーサプライ』は電磁レリーズと連動し、火災発生を検知した時に防火設備からの信号を受け、自動的に供給電源を切りドアを閉めるというフェイルセーフ式(停電時電源遮断)の防災設備盤です。

電源は標準24VDCで動作します。常時閉鎖式常閉及び随時閉鎖式の防火戸を開放して使用が可能です。数多くの導入実績はさらに火災時には煙感知器と連動する事で防火戸を確実に閉じ煙、炎の拡散を防ぎます。

  • パワーサプライ1台で電磁レリーズを6台まで制御可能!
    (※但し、フロア・防火区画・テナントが同じ場合に限ります)

結線図・ワイヤーセレクション

図面集

概要

  • パワーサプライ1台で電磁レリーズ『マグネット・ドアホルダー』を6台まで制御出来ます
  • 本機はマグネット・ドアホルダーに常時24Vを送ります
  • 感知器の発報により通電を遮断し確実にドアを閉めます
  • 火災時に防災盤との連携が必要なため、火報信号線を繋ぐ必要があります
  • 防災盤に閉扉信号を送るアンサーバック機能があります
  • パワーサプライには主電源の100VACが必要です

※ご希望で電源喪失時の非常用バッテリー
【20-101A】を別途ご注文下さい。

仕様

  • 仕上げ色:ホワイト
  • 入力電圧:AC 100V, 130VA (1.3A)

  • 出力電圧1・2・3:
    出力電圧:24Vdc (各出力端子)
    電流値:1 Amps (最大) (各出力端子)
    最大電流値:3 Amps (最大合計)

  • 交流・主要ヒューズ:F4A H250V

  • オプションバッテリー:20-101A
    (バッテリータイプ:リチャージブルバッテリー 0.45A@24VDC)(30分以上)
    持続時間:30分以上(建築基準法準拠)

  • LED表示板:
    レッド:電源ランプ
    グリーン:DCランプ
    イエロー:バッテリーランプ
    本体寸法・重量:
    W337mm x H337mm x D86mm / 7Kg

パワーサプライ
標準使用期間の目安と定期交換のご案内

パワーサプライは「設計上の標準使用期間」を7年と定めています。設置後7年が経過しましたら、速やかに交換のご連絡をお願い致します。

交換を怠り機器を使い続けると、外観からは分からない内部損傷のリスクがあります。火災時にドアを閉めることができず、人命に関わる大きな惨事になる恐れがあります。もしものリスクを減らすためにも、7年ごとの定期交換をお願いいたします。

納入実績表

電磁レリーズ『マグネット・ドアホルダー』は、これまで約4,000台以上の納入実績があり、さまざまな建物のドアでご使用いただいております。

お客様のニーズでは、常時閉鎖式の防火戸を開放保持したい、火災時に確実に防火戸を閉めたい、法律上の観点から導入をしたい、といったお声が寄せられます。

それらご要望を全て叶えられるのが当社の電磁レリーズ『マグネット・ドアホルダー』です。納入実績、豊富な実績こそがお客様からの信頼の証です。下記から納入実績表をご覧いただけます。

  • 月刊防災 8月号に掲載されました!
  • 防火戸用 自動閉鎖装置
    電磁レリーズ
    マグネット・ドアホルダー とは?

電磁レリーズ『マグネット・ドアホルダー』はパワーサプライ制御盤との連携で、火災時にドアを確実に閉め煙・炎の延焼を防ぐための防災設備です。

パワーサプライ制御盤は連動制御器(盤)と連携させる事で、火災時に安全かつ自動的に防火戸を閉めます。電源は標準24VDCで動作します。防火設備と連動させ、火災発生を検知した時に防火設備からの信号を受けると、自動的に供給電源を切り、ドアを閉めるというフェイルセーフ式(停電時電源遮断)の装置です。

また、マグネット・ドアホルダーに電気を送る電線が炎焼または破損する場合でもドアを確実に閉鎖します。

  • 火報連動制御盤
    パワーサプライとは?

PSU520-24V
火災連動制御盤『パワーサプライ』
(有電圧-無電圧
切り替え専用リレー搭載)

火報連動制御盤『パワーサプライ』は電磁レリーズと連動し、火災発生を検知した時に防火設備からの信号を受け、自動的に供給電源を切りドアを閉めるというフェイルセーフ式(停電時電源遮断)の防災設備盤です。

電源は標準24VDCで動作します。常時閉鎖式常閉及び随時閉鎖式の防火戸を開放して使用が可能です。数多くの導入実績はさらに火災時には煙感知器と連動する事で防火戸を確実に閉じ煙、炎の拡散を防ぎます。

  • パワーサプライ1台で電磁レリーズを6台まで制御可能!
    (※但し、フロア・防火区画・テナントが同じ場合に限ります)

概要

  • パワーサプライ1台で電磁レリーズ『マグネット・ドアホルダー』を6台まで制御出来ます
  • 本機はマグネット・ドアホルダーに常時24Vを送ります
  • 感知器の発報により通電を遮断し確実にドアを閉めます
  • 火災時に防災盤との連携が必要なため、火報信号線を繋ぐ必要があります
  • 防災盤に閉扉信号を送るアンサーバック機能があります
  • パワーサプライには主電源の100VACが必要です

※ご希望で電源喪失時の非常用バッテリー【20-101A】を別途ご注文下さい。

仕様

  • 仕上げ色:ホワイト
  • 入力電圧:AC 100V, 130VA (1.3A)

  • 出力電圧1・2・3:
    出力電圧:24Vdc (各出力端子)
    電流値:1 Amps (最大) (各出力端子)
    最大電流値:3 Amps (最大合計)

  • 交流・主要ヒューズ:F4A H250V

  • オプションバッテリー:20-101A
    (バッテリータイプ:リチャージブルバッテリー 0.45A@24VDC)(30分以上)
    持続時間:30分以上(建築基準法準拠)

  • LED表示板:
    レッド:電源ランプ
    グリーン:DCランプ
    イエロー:バッテリーランプ
    本体寸法・重量:
    W337mm x H337mm x D86mm / 7Kg

結線図・ワイヤーセレクション

納入実績表

パワーサプライは「設計上の標準使用期間」を7年と定めています。

交換を怠り機器を使い続けると、外観からは分からない内部損傷のリスクがあります。火災時にドアを閉めることができず、人命に関わる大きな惨事になる恐れがあります。もしものリスクを減らすためにも、7年ごとの定期交換をお願いいたします。

  • パワーサプライ 標準使用期間の目安と定期交換のご案内

  • 納入実績表

電磁レリーズ『マグネット・ドアホルダー』は、これまで約4,000台以上の納入実績があり、さまざまな建物のドアでご使用いただいております。
お客様のニーズでは、常時閉鎖式の防火戸を開放保持したい、火災時に確実に防火戸を閉めたい、法律上の観点から導入をしたい、といったお声が寄せられます。それらご要望を全て叶えられるのが当社の電磁レリーズ『マグネット・ドアホルダー』です。納入実績、豊富な実績こそがお客様からの信頼の証です。下記から納入実績表をご覧いただけます。

防火戸・自動閉鎖装置・防火戸マグネット電磁レリーズ

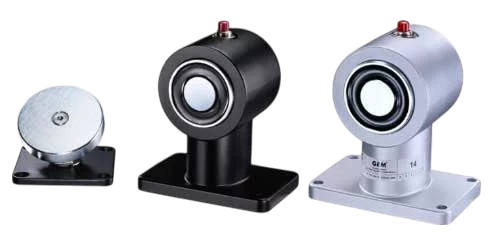

床取付型

壁面付型

壁埋込型

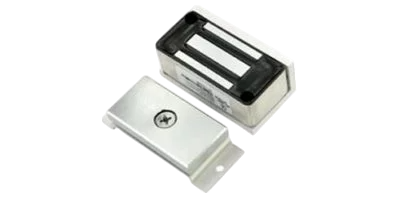

引き戸用

  • 防火戸・自動閉鎖装置
    防火戸マグネット電磁レリーズ

床取付型

壁面付型

壁埋込型

引き戸用

カタログ・取扱説明書・図面集

床取付型

仕様

  • 操作電圧:24VDC
  • 消費電流 :90mA/24Vdc

  • LEDドア解除ボタン:有

  • 保磁力:約36kg
  • 磁気の残留防止機能:有
  • アーマチュアタイプ:
    A→自動調整式(標準)
    B→横振調整式

  • 本体取付ビス:付属M5

  • アーマチュア取付ビス:付属M4

  • 仕上げ色:Black or Silver

仕様

  • 操作電圧:24VDC
  • 消費電流 :60mA/24Vdc
  • ドア解除ボタン:有
  • LEDインジケーター:無

  • 保磁力:約36kg
  • 磁気の残留防止機能:有
  • アーマチュアタイプ:
    A→自動調整式(標準)
    B→横振調整式

  • 本体取付ビス:付属M5

  • アーマチュア取付ビス:付属M4

  • 仕上げ色:Black or Silver

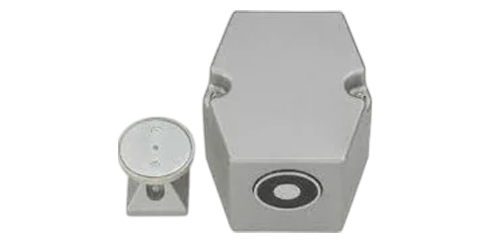

LCN 7820

※本体にはドア解除ボタンは付いていません。壁付け解除ボタンを必ずご使用ください。

仕様

  • 操作電圧:24VAC/VDC 120VAC
  • 消費電流 :20mA/24Vdc
  • ドア解除ボタン:有
  • 保磁力:約15kg
  • 磁気の残留防止機能:有
  • アーマチュアタイプ:
    B→横振調整式(標準)

  • 仕上げ色:Silver or Dark Bronze
  • 床面付型
    カタログ・取扱説明書・図面集

GD850F

  • 操作電圧:24VDC
  • 消費電流 :90mA/24Vdc

  • LEDドア解除ボタン:有

  • 保磁力:約36kg
  • 磁気の残留防止機能:有
  • アーマチュアタイプ:
    A→自動調整式(標準)
    B→横振調整式

  • 本体取付ビス:付属M5

  • アーマチュア取付ビス:付属M4

  • 仕上げ色:Black or Silver

GD900F

  • 操作電圧:24VDC
  • 消費電流 :60mA/24Vdc
  • ドア解除ボタン:有
  • LEDインジケーター:無

  • 保磁力:約36kg
  • 磁気の残留防止機能:有
  • アーマチュアタイプ:
    A→自動調整式(標準)
    B→横振調整式

  • 本体取付ビス:付属M5

  • アーマチュア取付ビス:付属M4

  • 仕上げ色:Black or Silver

LCN 7820

※本体にはドア解除ボタンは付いていません。壁付け解除ボタンを必ずご使用ください。

  • 操作電圧:24VAC/VDC 120VAC
  • 消費電流 :20mA/24Vdc
  • ドア解除ボタン:有
  • 保磁力:約15kg
  • 磁気の残留防止機能:有
  • アーマチュアタイプ:
    B→横振調整式(標準)

  • 仕上げ色:Silver or Dark Bronze

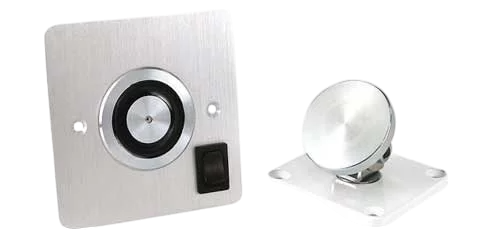

壁埋込型

壁埋込型に大型のフェイスプレートが新登場!
壁面の取り付け部分を美しく仕上げることができるようになりました。

GD650S-24-105

※本体にはドア解除ボタンは付いていません。壁付け解除ボタンを必ずご使用ください。

仕様

  • 操作電圧:24VDC
  • 消費電流 :82mA/24Vdc
  • 保磁力:約45kg
  • 磁気の残留防止機能:有
  • ドア解除ボタン:無
  • LEDインジケーター:無
  • アーマチュアタイプ:
    A→自動調整式(標準)
  • 本体取付ビス::付属M3.5×40
  • アーマチュア取付ビス:M4
  • 仕上げ色:Stainless Steel

本体フェイスプレートの寸法は105mm x 105mmです。基本仕様はGD650S-24-100と同じです。
※埋込専用バックボックス(FMB-BS86)をセットでご使用ください。

FMB-BS86(壁埋込用)

※ボックス取付ビス:M4トラスビスを使用してください

仕様

  • 壁埋込用バックボックス
  • GD640S
    GD650S
    GD650S-24-100
    GD650-24-105 対応

  • 寸法:H73xW73xD35
  • 仕上げ色:Steel
  • 壁埋込型
    カタログ・取扱説明書・図面集

GD650S-24-105

※本体にはドア解除ボタンは付いていません。壁付け解除ボタンを必ずご使用ください。

  • 操作電圧:24VDC
  • 消費電流 :82mA/24Vdc
  • 保磁力:約45kg
  • 磁気の残留防止機能:有
  • ドア解除ボタン:無
  • LEDインジケーター:無
  • アーマチュアタイプ:
    A→自動調整式(標準)
  • 本体取付ビス::付属M3.5×40
  • アーマチュア取付ビス:M4
  • 仕上げ色:Stainless Steel

FMB-BS86(壁埋込用)

※ボックス取付ビス:M4トラスビスを使用してください

  • 壁埋込用バックボックス
  • GD640S
    GD650S
    GD650S-24-100
    GD650-24-105 対応

  • 寸法:H73xW73xD35
  • 仕上げ色:Steel

壁面付 / 壁埋込型

GD640S:LED付き

仕様

  • 操作電圧:24VDC
  • 消費電流 :70mA/24Vdc
  • 保磁力:約31kg
  • 磁気の残留防止機能:有
  • アーマチュアタイプ:
    A→自動調整式
    B→横振調整式(標準)

  • 【面付仕様】本体取付ビス:
    付属M3.5六角穴ビス

  • 【埋込仕様】本体取付ビス:
    付属M3.5×40

  • アーマチュア取付ビス:M4
  • 仕上げ色:Stainless Steel

※面付仕様の場合は専用ボックス(SMB-86ALU-03)をセットでご使用ください。
※埋込仕様の場合は専用バックボックス(FMB-BS86)をセットでご使用ください。

GD650S:LED無し

仕様

  • 操作電圧:24VDC
  • 消費電流 :70mA/24Vdc
  • 保磁力:約31kg
  • 磁気の残留防止機能:有
  • アーマチュアタイプ:
    A→自動調整式
    B→横振調整式(標準)

  • 【面付仕様】本体取付ビス:
    付属M3.5六角穴ビス

  • 【埋込仕様】本体取付ビス:
    付属M3.5×40

  • アーマチュア取付ビス:M4
  • 仕上げ色:Stainless Steel

※面付仕様の場合は専用ボックス(SMB-86ALU-03)をセットでご使用ください。
※埋込仕様の場合は専用バックボックス(FMB-BS86)をセットでご使用ください。

GD650S-24-100

※本体にはドア解除ボタンは付いていません。壁付け解除ボタンを必ずご使用ください。

仕様

  • 操作電圧:24VDC
  • 消費電流 :82mA/24Vdc
  • 保磁力:約45kg

  • 磁気の残留防止機能:有
  • ドア解除ボタン:無
  • LEDインジケーター:無
  • アーマチュアタイプ:
    A→自動調整式(標準)

  • 【面付仕様】本体取付ビス:
    付属M3.5六角穴ビス

  • 【埋込仕様】本体取付ビス:
    付属M3.5×40

  • アーマチュア取付ビス:M4
  • 仕上げ色:Stainless Steel

※面付仕様の場合は専用ボックス(SMB-86ALU-03)をセットでご使用ください。
※埋込仕様の場合は専用バックボックス(FMB-BS86)をセットでご使用ください。

SMB-86ALU-03(壁面付用 )

※ボックス取付ビス:M4トラスビスを使用してください

仕様

  • 壁面付ボックス

  • GD640S
    GD650S
    GD650S-24-100 対応

  • 寸法:H85.5xW85.5xD38
  • 仕上げ色:Aluminum

FMB-BS86(壁埋込用)

※ボックス取付ビス:M4トラスビスを使用してください

仕様

  • 壁埋込用バックボックス
  • GD640S
    GD650S
    GD650S-24-100
    GD650-24-105 対応

  • 寸法:H73xW73xD35
  • 仕上げ色:Steel
  • 壁面付 / 壁埋込型
    カタログ・取扱説明書・図面集

GD640S:LED付

GD650S:LED無

※面付仕様の場合は専用ボックス(SMB-86ALU-03)をセットでご使用ください。
※埋込仕様の場合は専用バックボックス(FMB-BS86)をセットでご使用ください。

  • 操作電圧:24VDC
  • 消費電流 :70mA/24Vdc
  • 保磁力:約31kg
  • 磁気の残留防止機能:有
  • アーマチュアタイプ:
    A→自動調整式
    B→横振調整式(標準)

  • 【面付仕様】本体取付ビス:
    付属M3.5六角穴ビス

  • 【埋込仕様】本体取付ビス:
    付属M3.5×40

  • アーマチュア取付ビス:M4
  • 仕上げ色:Stainless Steel

※面付仕様の場合は専用ボックス(SMB-86ALU-03)をセットでご使用ください。
※埋込仕様の場合は専用バックボックス(FMB-BS86)をセットでご使用ください。

  • 操作電圧:24VDC
  • 消費電流 :70mA/24Vdc
  • 保磁力:約31kg
  • 磁気の残留防止機能:有
  • アーマチュアタイプ:
    A→自動調整式
    B→横振調整式(標準)

  • 【面付仕様】本体取付ビス:
    付属M3.5六角穴ビス

  • 【埋込仕様】本体取付ビス:
    付属M3.5×40

  • アーマチュア取付ビス:M4
  • 仕上げ色:Stainless Steel

GD650S-24-100

※面付仕様の場合は専用ボックス(SMB-86ALU-03)をセットでご使用ください。
※埋込仕様の場合は専用バックボックス(FMB-BS86)をセットでご使用ください。

※本体にはドア解除ボタンは付いていません。壁付け解除ボタンを必ずご使用ください。

  • 操作電圧:24VDC
  • 消費電流 :82mA/24Vdc
  • 保磁力:約45kg

  • 磁気の残留防止機能:有
  • ドア解除ボタン:無
  • LEDインジケーター:無
  • アーマチュアタイプ:
    A→自動調整式(標準)

  • 【面付仕様】本体取付ビス:
    付属M3.5六角穴ビス

  • 【埋込仕様】本体取付ビス:
    付属M3.5×40

  • アーマチュア取付ビス:M4
  • 仕上げ色:Stainless Steel

SMB-86ALU-03(壁面付用 )

※ボックス取付ビス:M4トラスビスを使用してください

  • 壁面付ボックス
  • GD640S
    GD650S
    GD650S-24-100 対応

  • 寸法:H85.5xW85.5xD38
  • 仕上げ色:Aluminum

FMB-BS86(壁埋込用)

※ボックス取付ビス:M4トラスビスを使用してください

  • 壁埋込用バックボックス
  • GD640S
    GD650S
    GD650S-24-100
    GD650-24-105 対応

  • 寸法:H73xW73xD35
  • 仕上げ色:Steel

壁面付型 (壁面付 / 壁埋込兼用)

GD950S

※本体にはドアリリースボタンは付いていません。壁付けスイッチを必ずご使用ください。

仕様

  • 操作電圧:12/24VDC
  • 消費電流:130mA/12CDC , 80mA/24Vdc
  • 保磁力:約36kg
  • 磁気の残留防止機能:有
  • LEDインジケーター:有 (吸着時に赤に変化)
  • ドア解除ボタン:無
  • アーマチュアタイプ:
    A→自動調整式(標準)
    B→横振調整式

  • アルミ製フェイスプレート
  • ANSI/JIS規格 (取付バックボックスSMB-050は同梱)

  • 本体取付ビス:M4
  • アーマチュア取付ビス:M4
  • 仕上げ色:Black or Silver

GD900WS

※本体にはドア解除ボタンは付いていません。壁付け解除ボタンを必ずご使用ください。

仕様

  • 操作電圧:24VDC
  • 消費電流:60mA/24Vdc
  • 保磁力:約36kg

  • 磁気の残留防止機能:有
  • ドア解除ボタン:無
  • アーマチュアタイプ:
    A→自動調整式
    B→横振調整式(標準)

  • ステンレス製フェイスプレート
  • ANSI/JIS規格 (取付バックボックスSMB-050は同梱)

  • 本体取付ビス:M4
  • アーマチュア取付ビス:M4
  • 仕上げ色:Stainless Steel

SMB-050

GD950SGD900WS専用のバックボックスです。

仕様

  • GD950S / GD900WS
    専用バックボックス

7830(壁面付)

7840(壁埋込)

※本体にはドア解除ボタンは付いていません。壁付け解除ボタンを必ずご使用ください。

仕様

  • 操作電圧:24VAC/VDC 120VAC
  • 消費電流:20mA/24Vdc
  • ドア解除ボタン:無
  • 保磁力:約15kg
  • 磁気の残留防止機能:有
  • アーマチュアタイプ:
    B→横振調整式(標準)

  • 【埋込仕様】本体取付ビス:M4
  • 【面付仕様】本体取付ビス:付属インチビス
  • 仕上げ色:Silver or Dark Bronze
  • 壁面付型
    (壁面付 / 壁埋込兼用)
    カタログ・取扱説明書・図面集

GD950S

※本体にはドアリリースボタンは付いていません。壁付けスイッチを必ずご使用ください。

  • 操作電圧:12/24VDC
  • 消費電流:130mA/12CDC , 80mA/24Vdc
  • 保磁力:約36kg
  • 磁気の残留防止機能:有
  • LEDインジケーター:有 (吸着時に赤に変化)
  • ドア解除ボタン:無
  • アーマチュアタイプ:
    A→自動調整式(標準)
    B→横振調整式

  • アルミ製フェイスプレート
  • ANSI/JIS規格 (取付バックボックスSMB-050は同梱)

  • 本体取付ビス:M4
  • アーマチュア取付ビス:M4
  • 仕上げ色:Black or Silver

GD900WS

※本体にはドア解除ボタンは付いていません。壁付け解除ボタンを必ずご使用ください。

  • 操作電圧:24VDC
  • 消費電流:60mA/24Vdc
  • 保磁力:約36kg

  • 磁気の残留防止機能:有
  • ドア解除ボタン:無
  • アーマチュアタイプ:
    A→自動調整式
    B→横振調整式(標準)

  • ステンレス製フェイスプレート
  • ANSI/JIS規格 (取付バックボックスSMB-050は同梱)

  • 本体取付ビス:M4
  • アーマチュア取付ビス:M4
  • 仕上げ色:Stainless Steel

SMB-050

GD950SGD900WS専用のバックボックスです。

7830(壁面付)

7840(壁埋込)

※本体にはドア解除ボタンは付いていません。壁付け解除ボタンを必ずご使用ください。

  • 操作電圧:24VAC/VDC 120VAC
  • 消費電流:20mA/24Vdc
  • ドア解除ボタン:無
  • 保磁力:約15kg
  • 磁気の残留防止機能:有
  • アーマチュアタイプ:
    B→横振調整式(標準)

  • 【埋込仕様】本体取付ビス:M4
  • 【面付仕様】本体取付ビス:付属インチビス
  • 仕上げ色:Silver or Dark Bronze

壁面付型

仕様

  • 操作電圧:24VDC
  • 消費電流:70mA/24Vdc
  • 保磁力:約36kg

  • 磁気の残留防止機能:有
  • LEDドア解除ボタン:有
  • アーマチュアタイプ:
    A→自動調整式(標準)
    B→横振り回転式

  • 本体取付ビス:M5
  • アーマチュア取付ビス:M4
  • 仕上げ色:Black

仕様

  • 操作電圧:24VDC
  • 消費電流:70mA/24Vdc
  • 保磁力:約36kg
  • 磁気の残留防止機能:有
  • LEDドア解除ボタン:有
  • アーマチュアタイプ:
    A→自動調整式(標準)
    B→横振調整式

  • 本体取付ビス:M5
  • アーマチュア取付ビス:M4
  • 仕上げ色:White
  • 壁面付型
    カタログ・取扱説明書・図面集

GD840S

  • 操作電圧:24VDC
  • 消費電流:70mA/24Vdc
  • 保磁力:約36kg

  • 磁気の残留防止機能:有
  • LEDドア解除ボタン:有
  • アーマチュアタイプ:
    A→自動調整式(標準)
    B→横振り回転式

  • 本体取付ビス:M5
  • アーマチュア取付ビス:M4
  • 仕上げ色:Black

GD860S

  • 操作電圧:24VDC
  • 消費電流:70mA/24Vdc
  • 保磁力:約36kg
  • 磁気の残留防止機能:有
  • LEDドア解除ボタン:有
  • アーマチュアタイプ:
    A→自動調整式(標準)
    B→横振調整式

  • 本体取付ビス:M5
  • アーマチュア取付ビス:M4
  • 仕上げ色:White

引き戸用

GD80SLD(GL-80F)

仕様

  • 操作電圧:24VDC 白=(+) / 黒(-)
  • 消費電流:170mA/24Vdc
  • 保磁力:約36kg
  • 磁気の残留防止機能:有
  • LEDインジケーター:無
  • ドア解除ボタン:無
  • 寸法 マグネット部本体組品:L70xW38xD27.5mm
  • 寸法 アーマチュアプレート組品:L86xW32xD21.7mm
  • マグネットとアーマチュア仕上:亜鉛メッキ
  • エポキシ加工合成立:E87252(S) UL94-V-0 Net
  • 重量:350g
  • 引き戸用
    カタログ・取扱説明書・図面集

GD80SLD(GL-80F)

  • 操作電圧:24VDC 白=(+) / 黒(-)
  • 消費電流:170mA/24Vdc
  • 保磁力:約36kg
  • 磁気の残留防止機能:有
  • LEDインジケーター:無
  • ドア解除ボタン:無
  • 寸法 マグネット部本体組品:L70xW38xD27.5mm
  • 寸法 アーマチュアプレート組品:L86xW32xD21.7mm
  • マグネットとアーマチュア仕上:亜鉛メッキ
  • エポキシ加工合成立:E87252(S) UL94-V-0 Net
  • 重量:350g

壁面付型 (重量ドア用)

仕様

  • 操作電圧:24VDC
  • 消費電流:250mA/24VDC
  • 保磁力:約250kg以下
  • 磁気の残留防止機能:有
  • ドア解除ボタン:無
  • LEDインジケーター:無
  • アーマチュアタイプ:専用アーマチュアプレート
  • 本体取付ビス:M5
  • アーマチュア取付ビス:M5
  • 仕上げ色:Stainless Steel
  • 壁面付型 (重量ドア用)
    カタログ・取扱説明書・図面集

RM90

  • 操作電圧:24VDC
  • 消費電流:250mA/24VDC
  • 保磁力:約250kg以下
  • 磁気の残留防止機能:有
  • ドア解除ボタン:無
  • LEDインジケーター:無
  • アーマチュアタイプ:専用アーマチュアプレート
  • 本体取付ビス:M5
  • アーマチュア取付ビス:M5
  • 仕上げ色:Stainless Steel

防水 / 防爆型

電磁レリーズ『マグネット・ドアホルダー』に防水/防爆仕様が新登場。
ドアホルダー内部にエポキシ樹脂を充填し、防水/防爆化を実現!

防水 床面付型

GD700F-WP

※本体にはドア解除ボタンは付いていません。壁付け解除ボタンを必ずご使用ください。

仕様

  • 操作電圧:24VDC
  • 消費電流:60mA/24Vdc
  • ドア解除ボタン:無し
  • 保磁力:約36kg
  • 磁気の残留防止機能:有
  • アーマチュアタイプ:
    A→自動調整式(標準)
    B→横振調整式

  • 本体取付ビス:M5
  • アーマチュア取付ビス:M4
  • 仕上げ色:Black or Silver

防水 壁面付型

GD760S-WP

※本体にはドア解除ボタンは付いていません。壁付け解除ボタンを必ずご使用ください。

仕様

  • 操作電圧:24VDC
  • 消費電流:60mA/24Vdc
  • 保磁力:約36kg
  • 磁気の残留防止機能:有
  • ドア解除ボタン:無し
  • アーマチュアタイプ:
    A→自動調整式(標準)
    B→横振調整式

  • 本体取付ビス:M5
  • アーマチュア取付ビス:M4
  • 仕上げ色:White

防爆・防水型

GL-80FR-24

※本体にはドア解除ボタンは付いていません。壁付け解除ボタンを必ずご使用ください。

仕様

  • 取付方法:床、壁、引戸(要特注ブラケット)
  • 操作電圧:24VDC 赤(+) / 黒(-)
  • 消費電流:170mA/24Vdc
  • 保磁力:約36kg
  • 施錠確認信号(2芯):有 緑(COM) / 白(N.O.)
  • ドア解除ボタン:無
  • 寸法 マグネット部本体組品:L70xW38xD27.5mm
  • 寸法 アーマチュアプレート組品:L86xW32xD21.7mm
  • マグネットとアーマチュア仕上:亜鉛メッキ
  • エポキシ加工合成立:E87252(S) UL94-V-0 Net
  • 重量:350g
  • 防水 / 防爆型
    カタログ・取扱説明書・図面集

電磁レリーズ『マグネット・ドアホルダー』に防水/防爆仕様が新登場。
ドアホルダー内部にエポキシ樹脂を充填し、防水/防爆化を実現!

防水 床面付型

GD700F-WP

※本体にはドア解除ボタンは付いていません。壁付け解除ボタンを必ずご使用ください。

  • 操作電圧:24VDC
  • 消費電流:60mA/24Vdc
  • ドア解除ボタン:無し
  • 保磁力:約36kg
  • 磁気の残留防止機能:有
  • アーマチュアタイプ:
    A→自動調整式(標準)
    B→横振調整式

  • 本体取付ビス:M5
  • アーマチュア取付ビス:M4
  • 仕上げ色:Black or Silver

防水 壁面付型

GD760S-WP

※本体にはドア解除ボタンは付いていません。壁付け解除ボタンを必ずご使用ください。

  • 操作電圧:24VDC
  • 消費電流:60mA/24Vdc
  • 保磁力:約36kg
  • 磁気の残留防止機能:有
  • ドア解除ボタン:無し
  • アーマチュアタイプ:
    A→自動調整式(標準)
    B→横振調整式

  • 本体取付ビス:M5
  • アーマチュア取付ビス:M4
  • 仕上げ色:White

防爆・防水型

GL-80FR-24

※本体にはドア解除ボタンは付いていません。壁付け解除ボタンを必ずご使用ください。

  • 取付方法:床、壁、引戸(要特注ブラケット)
  • 操作電圧:24VDC 赤(+) / 黒(-)
  • 消費電流:170mA/24Vdc
  • 保磁力:約36kg
  • 施錠確認信号(2芯):有 緑(COM) / 白(N.O.)
  • ドア解除ボタン:無
  • 寸法 マグネット部本体組品:L70xW38xD27.5mm
  • 寸法 アーマチュアプレート組品:L86xW32xD21.7mm
  • マグネットとアーマチュア仕上:亜鉛メッキ
  • エポキシ加工合成立:E87252(S) UL94-V-0 Net
  • 重量:350g

ドア解除ボタン 埋込専用(非防水)

AS-1148-JP

※JIS規格のボックスまたははさみ金物を使用してください

仕様

  • 操作電圧:12-24VDC
  • 重量:130g
  • 素材:アルミ製
  • 本体取付ビス:M4
  • ドア解除ボタン
    埋込専用(非防水)
    カタログ・取扱説明書・図面集

AS-1148-JP

※JIS規格のボックスまたははさみ金物を使用してください

  • 操作電圧:12-24VDC
  • 重量:130g
  • 素材:アルミ製
  • 本体取付ビス:M4

その他

エクステンションロッド

仕様

  • HG-1:25.4mm
  • HG-2:50.8mm
  • HG-3:76.2mm

図面

  • その他

エクステンションロッド

  • HG-1:25.4mm
  • HG-2:50.8mm
  • HG-3:76.2mm

オプション

ニーズに合わせた様々なオプションをご用意しております

タイマーリレー

【H5F-FA】

特定の時間と曜日を設定して、自動的に機器の電源をON/OFFできます。

壁付解除ボタン

【AS-1148-JP】

壁に取り付けたスイッチを押すと、電気が切れて磁力がなくなりドアを閉めることができます。

非常用バッテリー(12V×2)

【NP7-12】

非常用バッテリーで、停電時でも約5時間以上、24V DCの電源を供給できます。

  • オプション

タイマーリレー

【H5F-FA】

特定の時間と曜日を設定して、自動的に機器の電源をON/OFFできます。

壁付解除ボタン

【AS-1148-JP】

壁に取り付けたスイッチを押すと、電気が切れて磁力がなくなりドアを閉めることができます。

非常用バッテリー(12V×2)

【NP7-12】

非常用バッテリーで、停電時でも約5時間以上、24V DCの電源を供給できます。

GEM製 概要

特徴

  • マグネットの力で常時閉鎖式のドアを開放・保持します
  • 煙感知器連動型の為、火災時・非常時瞬時にはドアを閉めます
  • ドアに取り付けるアーマチュアプレートは鋼製またはアルミ合金製です

概要

  • マグネット・ドアホルダーは規模の大きい病院、文化施設、オフィスビル、学校、百貨店等多くの人が係る建物に適しています。火災時において、ドアを閉じる事で煙、炎の拡散を防ぎます。電源は24VDC(または12VDC)で動作します。このドアホルダーは火報設備と連動し、火災発生時に、自動的に電源を切り、ドアを閉じると言うフェイルセイフ式の装置です。またドアは本体上のリリースボタン又は、壁付けのスイッチによって手動で瞬時にドアを閉める事が出来ます。

仕様

  • 操作電源:24VAC/DC(12VAC/DCは特注)
  • 消費電流:60mA/24VDC
  • 保持力:30Kg以下、240Kg(RM90)

  • 押しボタン

LCN製 概要

特徴

  • 頑丈で電気的に制御された電磁石式のドア保持装置です。
    マグネットは停電時開で、電流が遮断されるまで保持されます。
    ドアクローザーと併用しマグネットに電気が遮断されるとドアは自動で閉まります。
    床取り付け、壁取り付けがあります。

概要

  • 世界標準の電磁レリーズ
  • 常閉の防火扉を合法的に開放保持(15kg)

  • 常時通電式、煙感知器連動=火災時停電式
  • 電線が破断、火災で溶けても確実に閉扉
  • 引きはがしても無発報(状態信号無し)
  • パワーサプライと連携(アンサーバックを防災盤へ)

仕様

  • 認定:グレード1 – ANSI A156.15、UL 10C、ADAの鋼製遮煙ドアまたは防火ラベル付防火ドア、NFPA 101,ライフ・セーフティ・コード、100時間塩スプレー、BAA適合 – アメリカ製品購入法に適合しています。
  • 電圧:保持力15Kgの3電圧設計。
  • ハウジング:ダイカスト
  • ファスナー(ネジ):木ネジと鉄鋼機械ネジのスクリューパック
  • 仕上げ/色/パウダーコート:アルミニウム色とダークブロンズ色の2色
  • オプション:アーマチュアエクステンションが利用可能になりました
  • GEM製 概要

特徴

  • マグネットの力で常時閉鎖式のドアを開放・保持します
  • 煙感知器連動型の為、火災時・非常時瞬時にはドアを閉めます
  • ドアに取り付けるアーマチュアプレートは鋼製またはアルミ合金製です

概要

  • マグネット・ドアホルダーは規模の大きい病院、文化施設、オフィスビル、学校、百貨店等多くの人が係る建物に適しています。火災時において、ドアを閉じる事で煙、炎の拡散を防ぎます。電源は24VDC(または12VDC)で動作します。このドアホルダーは火報設備と連動し、火災発生時に、自動的に電源を切り、ドアを閉じると言うフェイルセイフ式の装置です。またドアは本体上のリリースボタン又は、壁付けのスイッチによって手動で瞬時にドアを閉める事が出来ます。

仕様

  • 操作電源:24VAC/DC(12VAC/DCは特注)
  • 消費電流:60mA/24VDC
  • 保持力:30Kg以下、240Kg(RM90)

  • 押しボタン

  • LCN製 概要

特徴

  • 頑丈で電気的に制御された電磁石式のドア保持装置です。
    マグネットは停電時開で、電流が遮断されるまで保持されます。
    ドアクローザーと併用しマグネットに電気が遮断されるとドアは自動で閉まります。
    床取り付け、壁取り付けがあります。

概要

  • 世界標準の電磁レリーズ
  • 常閉の防火扉を合法的に開放保持(15kg)

  • 常時通電式、煙感知器連動=火災時停電式
  • 電線が破断、火災で溶けても確実に閉扉
  • 引きはがしても無発報(状態信号無し)
  • パワーサプライと連携(アンサーバックを防災盤へ)

仕様

  • 認定:グレード1 – ANSI A156.15、UL 10C、ADAの鋼製遮煙ドアまたは防火ラベル付防火ドア、NFPA 101,ライフ・セーフティ・コード、100時間塩スプレー、BAA適合 – アメリカ製品購入法に適合しています。
  • 電圧:保持力15Kgの3電圧設計。
  • ハウジング:ダイカスト
  • ファスナー(ネジ):木ネジと鉄鋼機械ネジのスクリューパック
  • 仕上げ/色/パウダーコート:アルミニウム色とダークブロンズ色の2色
  • オプション:アーマチュアエクステンションが利用可能になりました

マグネット・ドアホルダーを
ご使用前のお客様が抱えていた問題

安全性の不備

人通りの多いドアを解放保持しておきたいが、火災発生や緊急時に自動でドアを閉める事ができない。

耐久性

繰り返しの使用でレリーズが故障してしまった。

周辺環境への影響

ドアをレリーズから付けたり外したりすることで、壁(ボード)が割れたり、裂けたりしてしまった。

法的問題

クサビやゴム製ストッパーでドアを常時解放することは建築基準法や消防法に違反していることから、消防署に指摘をされてしまった。

火災報知機の誤作動

ドアをレリーズがら外しドアを閉める時、火災報知器が警報を出してしまった。

コストの増大

度重なるレリーズの故障・交換でコストが上がってしまった。

  • 電磁レリーズ
    マグネット・ドアホルダーを
    ご使用前のお客様が抱えていた
    問題点

安全性の不備

人通りの多いドアを解放保持しておきたいが、火災発生や緊急時に自動でドアを閉める事ができない。

耐久性

繰り返しの使用でレリーズが故障してしまった。

周辺環境への影響

ドアをレリーズから付けたり外したりすることで、壁(ボード)が割れたり、裂けたりしてしまった。

法的問題

クサビやゴム製ストッパーでドアを常時解放することは建築基準法や消防法に違反していることから、消防署に指摘をされてしまった。

火災報知機の誤作動

ドアをレリーズがら外しドアを閉める時、火災報知器が警報を出してしまった。

コストの増大

度重なるレリーズの故障・交換でコストが上がってしまった。

マグネット・ドアホルダーで
上記問題は解決できます!

床面付け型

ボタンを押すことで瞬時にドアを開放します。

煙感知器の発報により通電を遮断

火災時、瞬時にドアを閉めます。

壁埋め込み型

壁付け押しボタンスイッチでの操作も可能。

  • マグネット・ドアホルダーで
    上記問題は解決できます!

床面付け型

ボタンを押すことで
瞬時にドアを開放します。

煙感知器の発報により通電を遮断

火災時、瞬時にドアを閉めます。

壁埋め込み型

壁付け押しボタンスイッチ
での操作も可能です。

マグネット・ドアホルダー導入で
得られるメリット

高い安全性

火災時や緊急時に自動でドアを閉める事ができ、警報誤作動による誤報の心配がなく安心してお使いいただけます。

24VDC(又は12VDC)は別売りのパワーサプライ又は防火設備盤から供給を受けます。

防火設備は火災感知器が作動。

防火設備は電源を切ります。

電磁マグネットドアホルダーは自動的にドアを閉鎖する為にアーマチュアプレートを開放し、炎と煙の拡散を防ぎます。

合法的に防火戸を解放

火災時や緊急時に自動でドアを閉める事ができる為、建築基準法に準拠した製品であり、合法的に防火戸を解放できます。

簡単操作

本体に付いた押しボタンを押すことで、ドアを閉められます。

抜群の耐久性

50万回の開閉試験を達成した耐久性の高い製品です。以下リンクより耐久試験の動画をご覧いただけます。

  • マグネット・ドアホルダー
    導入で得られるメリット

高い安全性

火災時や緊急時に自動でドアを閉める事ができ、警報誤作動による誤報の心配がなく安心してお使いいただけます。

24VDC(又は12VDC)は別売りのパワーサプライ又は防火設備盤から供給を受けます。

防火設備は火災感知器が作動。

防火設備は電源を切ります。

電磁マグネットドアホルダーは自動的にドアを閉鎖する為にアーマチュアプレートを開放し、炎と煙の拡散を防ぎます。

合法的に防火戸を解放

火災時や緊急時に自動でドアを閉める事ができる為、建築基準法に準拠した製品であり、合法的に防火戸を解放できます。

簡単操作

本体に付いた押しボタンを押すことで、ドアを閉められます。

抜群の耐久性

50万回の開閉試験を達成した耐久性の高い製品です。以下リンクより耐久試験の動画をご覧いただけます。

マグネット・ドアホルダーと
他社(レリーズ)との比較

他社:レリーズ

  • 火災時通電式

  • 火災時に電線が何らかの影響で「断線」または「破断」すると・・・、レリーズに信号が行かなくなり防火戸を閉める事が出来なくなる。

  • レリーズをドアから無理やり引き剥がすと警報がなってしまう。
  • レリーズは頻繁な開閉をするために設計されていませんので、壊れやすい。

弊社:マグネット・ドアホルダー

  • 火災時停電式

  • 常時通電状態で、火災時にはマグネット・ドアホルダーへの電気が切れる(供給しなくなる)ため、防火戸を閉める事ができる!
  • 吸着力が30キロのため、無理やり引き剥がすことは出来ないが、本体に付いている押しボタンで電気を切ることが出来る。
  • 頻繁な開閉をするために設計されているので、壊れにくく、50万回の耐久試験を達成しました。

火災時、どんな状況においても絶対に防火戸を閉められますか?
当社の電磁レリーズ『マグネット・ドアホルダー』ならいかなる時でも対応可能です!

  • 弊社マグネット・ドアホルダー
    と他社(レリーズ)の比較

他社:レリーズ

  • 火災時通電式
  • 火災時に電線が何らかの影響で「断線」または「破断」すると・・・、レリーズに信号が行かなくなり防火戸を閉める事が出来なくなる。

  • レリーズをドアから無理やり引き剥がすと警報がなってしまう。
  • レリーズは頻繁な開閉をするために設計されていませんので、壊れやすい。

弊社:マグネット・ドアホルダー

  • 火災時停電式

  • 常時通電状態で、火災時にはマグネット・ドアホルダーへの電気が切れる(供給しなくなる)ため、防火戸を閉める事ができる!
  • 吸着力が30キロのため、無理やり引き剥がすことは出来ないが、本体に付いている押しボタンで電気を切ることが出来る。
  • 頻繁な開閉をするために設計されているので、壊れにくく、50万回の耐久試験を達成しました。
  • 火災時、どんな状況においても
    絶対に防火戸を閉められますか?
    マグネット・ドアホルダーなら
    いかなる時でも対応可能です!

メーカー工事区分の詳細は以下の表をご参照下さい

マグネット・ドアホルダー 工事区分
ゴールドマン(株)
メーカー施工範囲
(弱電工事+サッシ工事)
1. マグネット・ドアホルダーの設置場所の現調、打合せ、製品図制作、
取付・結線、試運転調整、消防検査立会い(必要に応じて)、製品説明立会い
2. パワーサプライの設置、結線、火災信号線の結線
(現場により、電気工事業者様に事前にパワーサプライを取付け頂く場合がございます)
(当社工事の場合は100VACはコンセント渡しとします”50cm以内”)
3. その他弊社取扱製品の取付・結線、試運転調整、内容説明
(ワンショット解除スイッチ・バッテリー・デジタルタイマーリレー 他)
建築会社様
(内装工事含む)
(当社外)
1. 石床工事の穴開け加工(墨出しは打合せとします)
2. 壁内の下地鋼板の仕込み(補強)又は専用埋込BOXの仕込み(詳細は打合せとします)
防災工事会社様
(当社外)
1. 火災信号の起動信号の出力
(有電圧24VDC 又は無電圧a接点信号(2芯線)+アンサーバック(2芯線)計4本を基本とします)
・配線は電気工事または防災工事 (※DBR200-JPは標準搭載)
・有電圧・無電圧どちらでも可能です。
電気工事会社様
(当社外)
1. パワーサプライ設置場所からマグネット・ドアホルダーまでの床下、壁内、天井内の配線
(0.9mm~1.2mm 2芯線の配線端部に種別の明記をお願いします。”ドアホルダー”、”カホウ”、“SW”等)
(現場により、電気工事業者様に事前にパワーサプライを取付け頂く場合がございます)
2. パワーサプライ設置場所から50cm程度以内にコンセント(100VAC)渡し及び送電
3. 火報信号線 (0.9mm~1.2mm 4芯線又は3芯線) からパワーサプライまでの配線
(HP線が基本です)

メーカー工事区分は以下をご参照下さい

当社の「メーカー責任施工」にて実施する施工区分と、建築会社様(工務店様)電気工事会社様セキュリティ・防災工事会社様にご対応頂く工事区分をご案内いたします。

マグネット・ドアホルダー 工事区分
ゴールドマン(株)
メーカー施工範囲
(弱電工事+サッシ工事)
1. マグネット・ドアホルダーの設置場所の現調、打合せ、製品図制作、取付・結線、試運転調整、消防検査立会い(必要に応じて)、製品説明立会い
2. パワーサプライの設置、結線、火災信号線の結線
(現場により、電気工事業者様に事前にパワーサプライを取付け頂く場合がございます)
(当社工事の場合は100VACはコンセント渡しとします”50cm以内”)
3. その他弊社取扱製品の取付・結線、試運転調整、内容説明(ワンショット解除スイッチ・バッテリー・デジタルタイマーリレー 他)
建築会社様
(内装工事含む)
(当社外)
1. 石床工事の穴開け加工(墨出しは打合せとします)
2. 壁内の下地鋼板の仕込み(補強)又は専用埋込BOXの仕込み(詳細は打合せとします)
防災工事会社様
(当社外)
1. 火災信号の起動信号の出力(有電圧24VDC 又は無電圧a接点信号(2芯線)+アンサーバック(2芯線)計4本を基本とします)
・配線は電気工事または防災工事 (※DBR200-JPは標準搭載)
・有電圧・無電圧どちらでも可能です。
電気工事会社様
(当社外)
1. パワーサプライ設置場所からマグネット・ドアホルダーまでの床下、壁内、天井内の配線
(0.9mm~1.2mm 2芯線の配線端部に種別の明記をお願いします。”ドアホルダー”、”カホウ”、“SW”等)
(現場により、電気工事業者様に事前にパワーサプライを取付け頂く場合がございます)
2. パワーサプライ設置場所から50cm程度以内にコンセント(100VAC)渡し及び送電
3. 火報信号線 (0.9mm~1.2mm 4芯線又は3芯線) からパワーサプライまでの配線(HP線が基本です)
